Troquelado progresivo de alta velocidad: eficiencia para tu línea de estampado

El troquelado progresivo de alta velocidad se ha convertido en una de las tecnologías más eficientes para la producción en serie de piezas metálicas, especialmente en sectores como el automotriz, eléctrico, electrónico y de electrodomésticos.

Esta técnica combina velocidad, exactitud y automatización en una sola operación continua.

En este artículo te explicamos qué es el troquelado progresivo de alta velocidad, cómo funciona, sus ventajas y qué tipo de maquinaria necesitas para implementarlo de forma exitosa en tu planta.

¿Qué es el troquelado progresivo de alta velocidad?

El troquelado progresivo de alta velocidad es un proceso de estampado en el que una lámina metálica (generalmente en rollo) avanza a través de un troquel con múltiples estaciones.

Cada estación realiza una operación secuencial, como corte, doblado, embutido o perforado, hasta que la pieza final queda completamente formada y lista para su descarga.

Este proceso se caracteriza por ejecutarse a velocidades elevadas (decenas o incluso cientos de golpes por minuto), lo que permite fabricar grandes volúmenes de piezas con alta precisión y uniformidad.

¿Cómo funciona una línea de troquelado progresivo?

Una línea típica incluye los siguientes componentes:

1、Desenrollador: Sostiene y alimenta la bobina metálica.

2、Enderezadora: Corrige tensiones y ondulaciones en la lámina.

3、Servoalimentador: Avanza el material con precisión entre cada golpe de prensa.

4、Prensa mecánica o servo prensa: Aporta la fuerza necesaria para accionar el troquel progresivo.

5、Troquel progresivo: Herramental especializado con múltiples estaciones de trabajo.

6、Sistema de descarga y recolección: Extrae las piezas terminadas de forma automática.

Cada golpe de prensa completa una parte del proceso, y el material avanza en sincronía con el ciclo de la máquina.

Ventajas del troquelado progresivo de alta velocidad

1. Alta productividad

El principal beneficio es la capacidad de producir miles de piezas por hora. Esto lo convierte en la opción ideal para producción en masa con exigencias de volumen y rapidez.

2. Precisión constante

Cada golpe del troquel repite exactamente las mismas operaciones, lo que garantiza una calidad uniforme en todas las piezas.

3. Ahorro de espacio y tiempo

Todas las operaciones se concentran en un solo troquel y una sola prensa, reduciendo la necesidad de múltiples procesos o estaciones.

4. Reducción de desperdicio

El diseño del troquel puede optimizar el aprovechamiento de la lámina, minimizando los recortes o sobrantes.

5. Automatización integral

Es un proceso ideal para líneas automáticas, con alimentación, corte, descarga y apilado sincronizados. Esto mejora la seguridad, reduce errores y eleva la eficiencia operativa.

Aplicaciones industriales

El troquelado progresivo de alta velocidad es ampliamente utilizado en:

▪ Industria automotriz: clips, soportes, conectores, refuerzos estructurales.

▪ Eléctrica y electrónica: terminales, contactos, piezas metálicas pequeñas.

▪ Electrodomésticos: elementos estructurales y decorativos.

▪ Herrajes y fijaciones: bisagras, placas, elementos de unión.

Cualquier sector que requiera piezas metálicas repetitivas, con tolerancias estrechas y en altos volúmenes, se beneficia de este tipo de proceso.

¿Qué tipo de prensa se requiere?

Para alcanzar velocidades elevadas sin comprometer la precisión, se recomienda utilizar:

▪ Prensas mecánicas de alta velocidad: ideales para ciclos continuos y troqueles bien equilibrados.

▪ Servo prensas: permiten ajustar el perfil de movimiento para mayor control sobre la velocidad y la fuerza en cada punto del ciclo.

Estas prensas deben contar con sistemas de lubricación, control de temperatura, monitoreo de carga y protección ante sobrecargas para garantizar una operación segura y estable.

Además, el servoalimentador con control numérico es clave para asegurar que el material avance en el tiempo y lugar exacto, evitando fallas por desincronización.

Factores a considerar antes de implementar

▪ Velocidad vs. precisión: la prensa debe alcanzar la velocidad deseada sin comprometer la alineación.

▪ Diseño del troquel: debe ser robusto, bien guiado y con zonas de evacuación adecuadas.

▪ Tipo de material: su espesor, dureza y comportamiento influyen en el diseño de la línea.

▪ Mantenimiento preventivo: clave para evitar paros costosos por desgaste o desajuste de componentes.

Soluciones integradas para troquelado progresivo

El éxito de una línea de troquelado progresivo de alta velocidad no depende solo del troquel. También requiere maquinaria confiable, precisa y robusta para sostener el ritmo de producción sin comprometer la calidad.

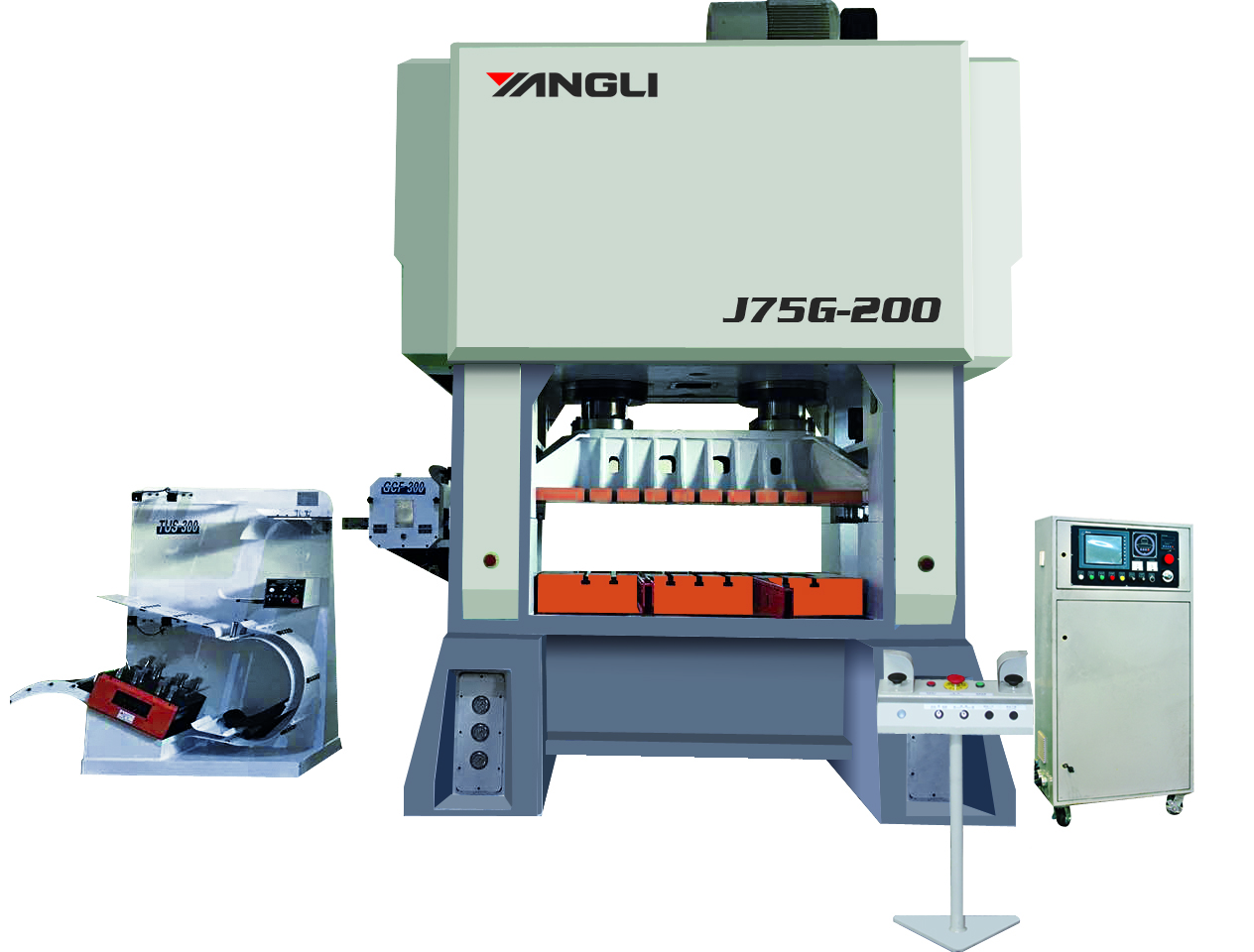

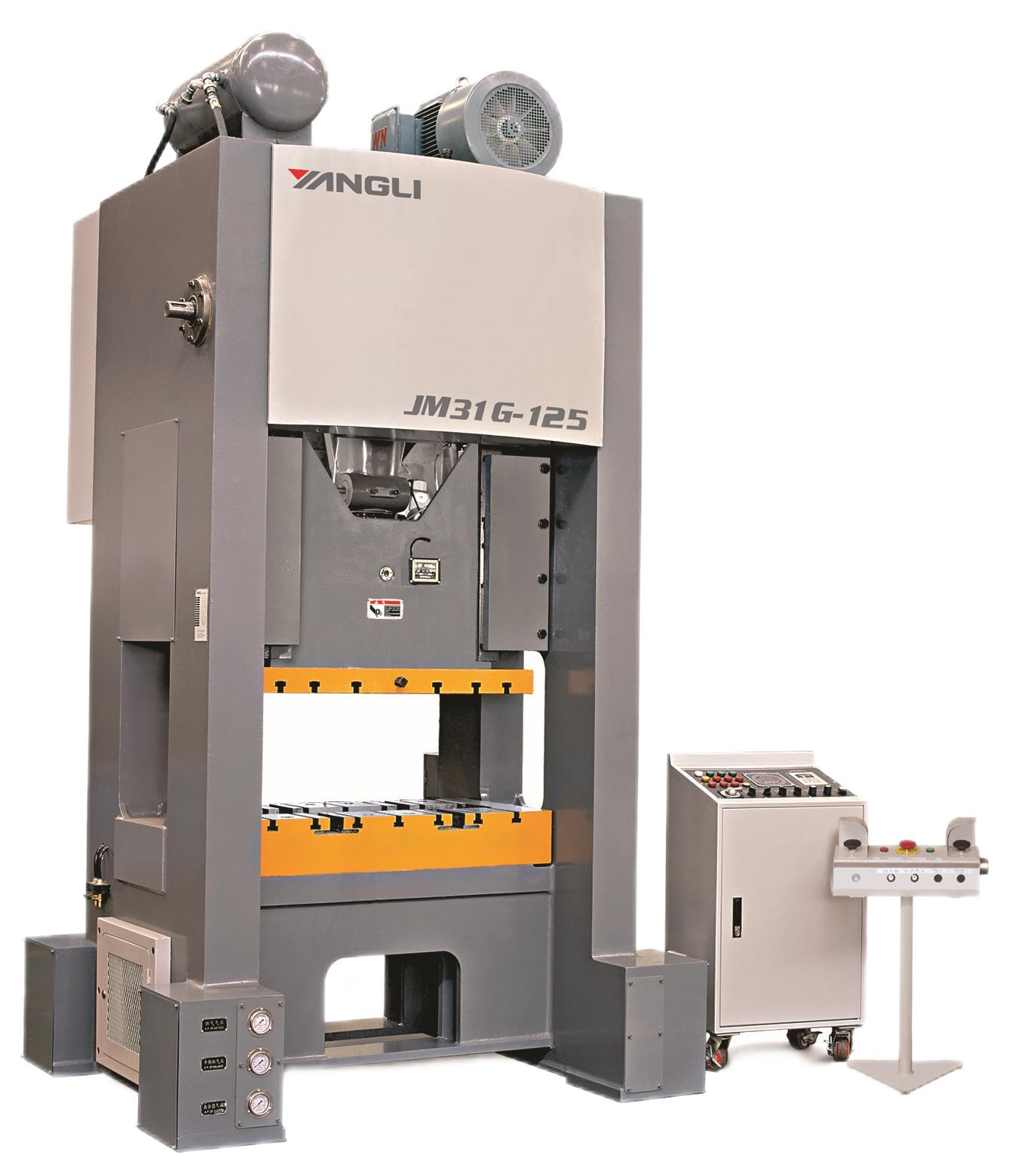

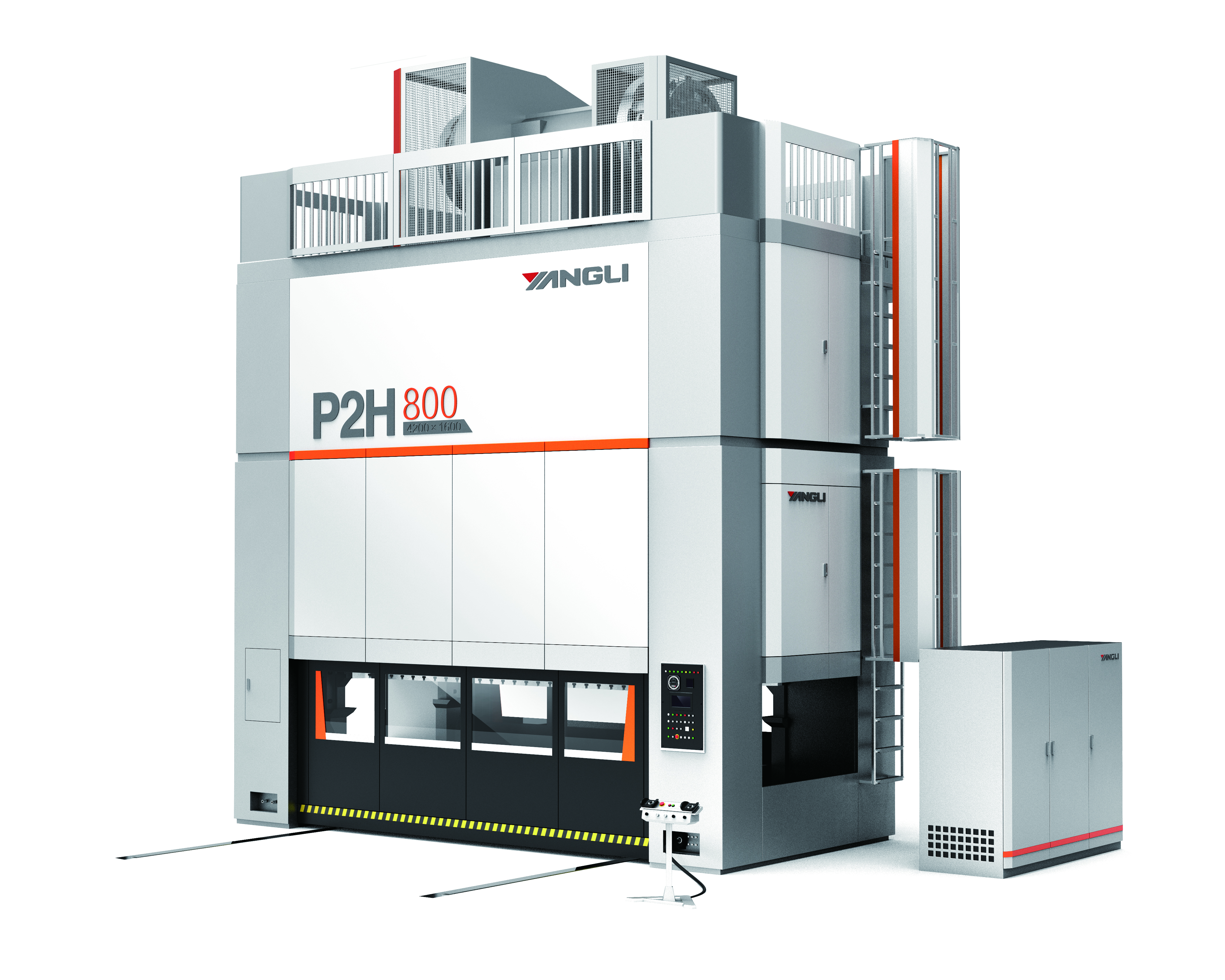

YANGLI México ofrece soluciones integrales para líneas de estampado, incluyendo prensas de alta velocidad, servo prensas, servoalimentadores y punzonadoras CNC, diseñadas para el sector industrial mexicano.

Si estás evaluando automatizar tu línea de estampado o mejorar tu productividad, visita nuestro catálogo y encuentra el equipo ideal para tu planta.
