Tipos de troqueles en estampado metálico: guía para elegir el adecuado

Existen diversos tipos de troqueles en estampado metálico, cada uno diseñado para una función específica dentro del proceso de transformación de lámina. Conocerlos es clave para seleccionar la mejor solución según el volumen, complejidad y precisión requerida.

A continuación, te explicamos los principales tipos de troqueles, sus características, aplicaciones y ventajas.

¿Qué es un troquel en estampado metálico?

Un troquel es una herramienta especializada que, junto con una prensa, se utiliza para cortar, doblar, punzonar o formar lámina metálica.

Está compuesto por dos secciones principales: el punzón (parte superior) y la matriz (parte inferior), que ejercen presión sobre el material para modificar su forma.

Principales tipos de troqueles

1. Troquel simple

Este tipo de troquel realiza una sola operación por cada golpe de la prensa. Por ejemplo, solo corta o solo dobla.

Ventajas:

▪ Bajo costo de fabricación

▪ Ideal para piezas sencillas o bajo volumen

Desventajas:

▪ Menor productividad

▪ Requiere varios pasos si la pieza es compleja

2. Troquel compuesto

Realiza dos o más operaciones simultáneamente en una misma estación. Por ejemplo, puede cortar el contorno exterior y punzonar orificios al mismo tiempo.

Ventajas:

▪ Precisión dimensional

▪ Reducción de tiempos de ciclo

Ideal para: piezas planas con perforaciones y formas definidas.

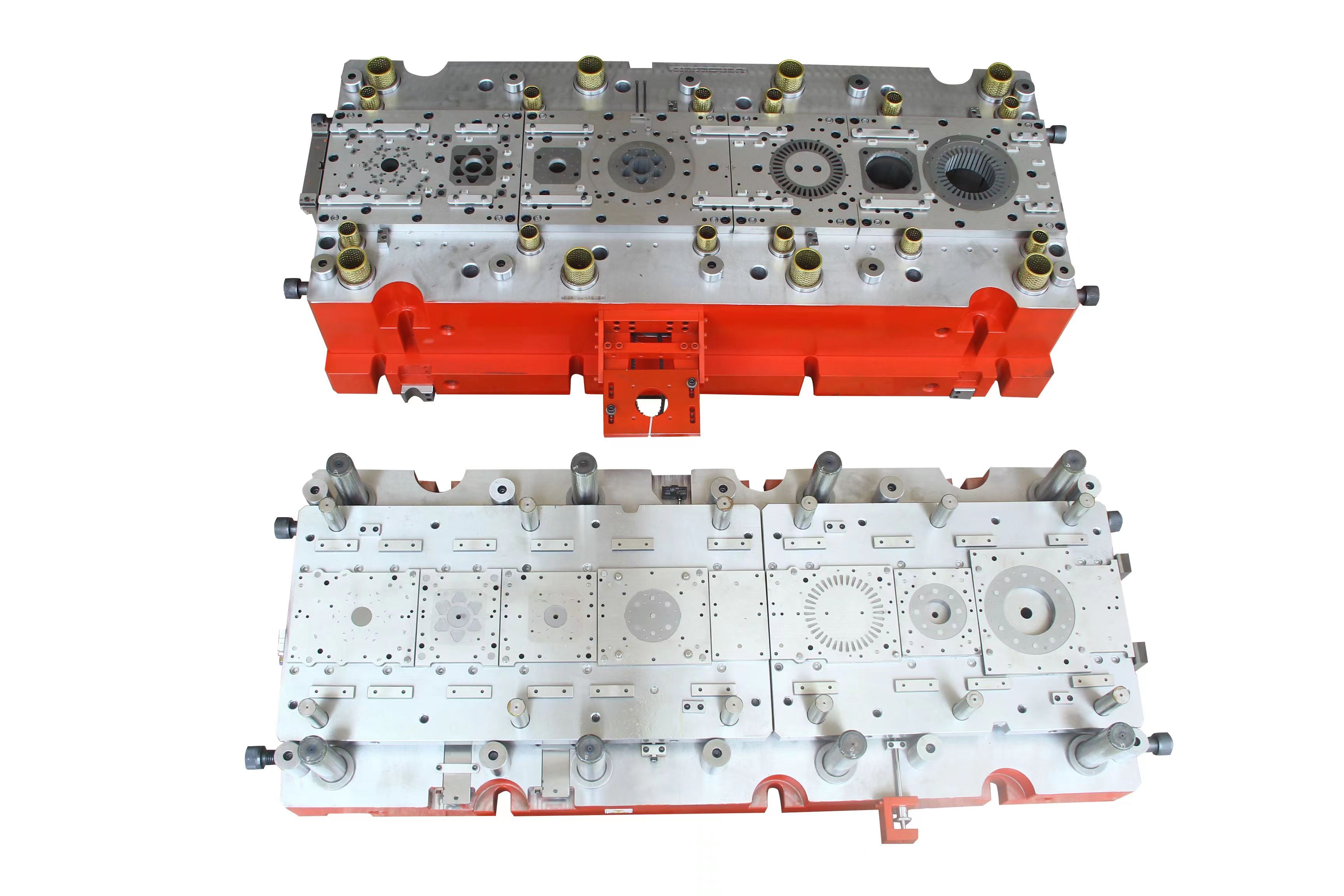

3. Troquel progresivo

Permite realizar múltiples operaciones de forma secuencial a medida que la lámina avanza por estaciones. Cada golpe de la prensa realiza una parte del proceso hasta que la pieza sale completa.

Ventajas:

▪ Alta velocidad de producción

▪ Gran repetibilidad y precisión

▪ Ideal para grandes volúmenes

Aplicaciones comunes: componentes automotrices, electrónicos, bisagras, conectores, etc.

4. Troquel de combinación

Integra funciones de troqueles progresivos y compuestos. Puede realizar operaciones simultáneas y secuenciales en un mismo golpe.

Ventajas:

▪ Versatilidad

▪ Reducción de espacio y maquinaria auxiliar

Consideración: su diseño y mantenimiento son más complejos.

5. Troquel de transferencia

En este caso, la pieza se transfiere automáticamente de una estación a otra mediante un sistema robotizado o mecánico. No es necesario que la lámina esté en una sola tira continua.

Ventajas:

▪ Permite geometrías más complejas

▪ Flexibilidad en tamaños de piezas

▪ Reduce errores humanos

Ideal para: piezas tridimensionales o con deformaciones profundas.

¿Cómo elegir el tipo de troquel adecuado?

Elegir el tipo de troquel depende de varios factores:

▪ Volumen de producción: para altos volúmenes, el troquel progresivo es ideal.

▪ Complejidad de la pieza: si requiere múltiples operaciones, puede necesitar un troquel de transferencia o de combinación.

▪ Precisión requerida: los troqueles compuestos y progresivos ofrecen mejor control dimensional.

▪ Tipo de material: el espesor y resistencia del metal influyen en el diseño del troquel.

▪ Disponibilidad de maquinaria: el tipo de prensa y sistema de alimentación también es clave.

Preguntas frecuentes

¿Se puede modificar un troquel existente para adaptarlo a otro producto?
En algunos casos sí, pero puede implicar un rediseño costoso. Es mejor evaluar la viabilidad con el fabricante de troqueles.

¿Qué mantenimiento requieren los troqueles?
Afilado periódico, limpieza, inspección de componentes críticos y ajustes según desgaste. Un buen mantenimiento alarga la vida útil del troquel y mejora la calidad de las piezas.

¿Cuánto dura un troquel?
Depende del tipo de material trabajado, la calidad del acero del troquel, el mantenimiento y el volumen de producción. Pueden durar desde decenas de miles hasta millones de ciclos.

Cada troquel tiene su función ideal

Los tipos de troqueles en estampado metálico responden a diferentes necesidades de producción. Comprender sus diferencias permite optimizar procesos, reducir tiempos y asegurar calidad en cada pieza fabricada.
