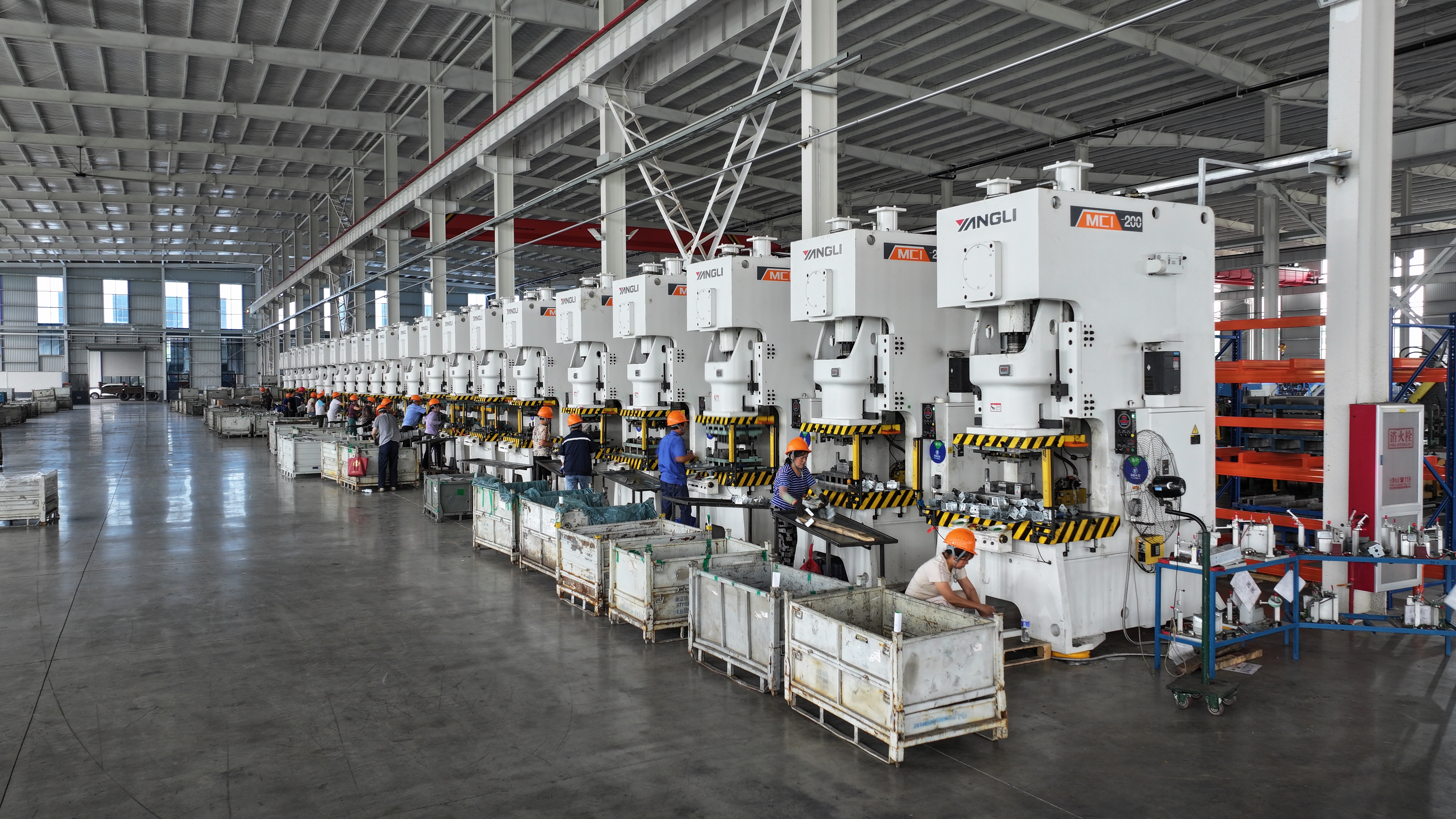

Alineación de troqueles en prensas: guía práctica 2026

La alineación de troqueles en prensas es uno de los factores más críticos en los procesos de estampado y troquelado industrial.

Una alineación incorrecta no solo afecta la calidad de las piezas, sino que también puede provocar daños en el troquel, desgaste prematuro de la prensa y paros inesperados en producción.

En operaciones donde se fabrican miles de piezas por turno, una desviación mínima puede convertirse en un problema mayor. Por ello, asegurar una correcta alineación es fundamental para mantener la estabilidad del proceso.

¿Qué es la alineación de troqueles en prensas?

La alineación consiste en asegurar que el punzón y la matriz estén perfectamente centrados y sincronizados dentro de la prensa. Esto permite que la fuerza se aplique de forma uniforme durante cada golpe.

Una correcta alineación garantiza que:

• El material se deforme de manera uniforme

• Se mantengan tolerancias dimensionales

• Se reduzca el desgaste de herramientas

• Se eviten fallas en el proceso

¿Por qué es tan importante?

La alineación de troqueles en prensas impacta directamente en la eficiencia y calidad del proceso.

Mejora la calidad de las piezas

Una alineación adecuada evita defectos como rebabas, deformaciones o cortes irregulares.

Reduce el desgaste del troquel

Cuando las fuerzas están bien distribuidas, los componentes del troquel sufren menos desgaste.

Evita daños en la prensa

Una desalineación puede generar cargas desiguales que afectan guías, cojinetes y estructura.

Aumenta la estabilidad del proceso

Un sistema alineado trabaja de forma más consistente y predecible.

Principales causas de desalineación

Existen múltiples factores que pueden afectar la alineación:

Desgaste de componentes

El uso continuo genera desgaste en guías, bujes, columnas y superficies de contacto. Con el tiempo, estas pequeñas holguras provocan desviaciones que afectan la precisión del cierre entre punzón y matriz.

Montaje incorrecto del troquel

Una instalación deficiente desde el inicio puede generar desalineaciones importantes. Si el troquel no queda perfectamente centrado o nivelado, el problema se repetirá en cada ciclo de producción.

Falta de mantenimiento

La acumulación de suciedad, residuos o lubricación inadecuada puede interferir en el movimiento correcto del sistema. Además, no detectar a tiempo el desgaste agrava la desalineación progresivamente.

Problemas estructurales en la prensa

Desajustes en el paralelismo del deslizador, deformaciones en el bastidor o desgaste en componentes internos de la prensa pueden generar cargas desiguales y afectar la alineación del troquel.

Errores en la alimentación del material

Un avance incorrecto de la lámina o una mala sincronización con la prensa puede generar esfuerzos laterales sobre el troquel, contribuyendo a su desalineación.

Señales de una mala alineación

Detectar a tiempo problemas de alineación es clave para evitar daños mayores. Algunas señales incluyen:

• Rebabas excesivas

• Ruido o vibraciones anormales

• Desgaste irregular en el troquel

• Piezas fuera de especificación

• Incremento en el scrap

Cómo lograr una correcta alineación de troqueles en prensas

Para asegurar una adecuada alineación de troqueles en prensas, se deben seguir buenas prácticas:

1️⃣ Verificación del montaje

Antes de iniciar la producción, es imprescindible asegurarse de que el troquel esté correctamente fijado, centrado y nivelado. Un montaje preciso evita desviaciones desde el primer ciclo y reduce el riesgo de errores repetitivos durante la operación.

2️⃣ Uso de guías y sistemas de centrado

Componentes como columnas guía, bujes y placas de alineación permiten mantener la posición correcta del troquel durante cada golpe. Estos elementos ayudan a absorber pequeñas variaciones y garantizan que el punzón y la matriz trabajen de forma sincronizada.

3️⃣ Inspecciones periódicas

Realizar revisiones constantes del estado del troquel y de la prensa permite detectar desgaste, holguras o desajustes antes de que afecten la producción. Una inspección oportuna evita fallas mayores y mejora la vida útil del sistema.

4️⃣ Ajuste de la prensa

Es importante verificar el paralelismo del deslizador, así como la rigidez y condiciones estructurales de la prensa. Un equipo desajustado puede generar cargas desiguales que afectan directamente la alineación del troquel.

5️⃣ Monitoreo del proceso

El uso de sensores y sistemas de control permite supervisar el comportamiento del proceso en tiempo real. Esto facilita detectar desviaciones en carga, posición o vibración, y corregirlas antes de que impacten la calidad de las piezas.

Tecnologías que mejoran la alineación

Las prensas modernas incorporan tecnologías que ayudan a mantener la alineación:

• Sistemas de monitoreo de carga

• Sensores de posición

• Control numérico (CNC)

• Sistemas de ajuste automático

Estas herramientas permiten un mayor control y reducen la dependencia de ajustes manuales.

Últimos consejos

La alineación de troqueles en prensas es un factor clave para garantizar calidad, eficiencia y durabilidad en los procesos de estampado.

Un sistema bien alineado reduce defectos, protege la inversión en herramientas y mejora la productividad.

En Yangli, nuestras prensas están diseñadas para ofrecer alta rigidez estructural y precisión, facilitando una correcta alineación y estabilidad en procesos industriales exigentes.

Si buscas mejorar el desempeño de tu línea de estampado, nuestro equipo puede ayudarte a encontrar la mejor solución. Contáctanos hoy mismo. Tenemos venta directa en México, refacciones y mantenimiento.
