¿Cómo calcular la fuerza de una prensa hidráulica?

Saber cómo calcular la fuerza de una prensa hidráulica es esencial para seleccionar el equipo adecuado para tus procesos de conformado, troquelado, embutido o estampado.

Una prensa mal dimensionada puede ocasionar desde defectos en las piezas hasta paros no planeados, sobrecostos o daños estructurales.

En este artículo te explicamos de manera clara cómo calcular la fuerza de una prensa hidráulica paso a paso, qué variables considerar y cómo evitar errores comunes.

¿Por qué es importante calcular correctamente la fuerza?

Una prensa hidráulica trabaja aplicando fuerza mediante un sistema de fluido presurizado. Calcular la fuerza adecuada permite:

▪ Garantizar un proceso seguro y estable.

▪ Evitar desgaste prematuro del equipo.

▪ Obtener piezas con alta calidad dimensional.

▪ Aumentar la vida útil de herramientas y troqueles.

▪ Optimizar el consumo energético.

Tanto si estás eligiendo una nueva prensa como si estás redimensionando tu proceso, este cálculo no es opcional. Es parte de una ingeniería de producción eficiente y rentable.

Fórmula básica para calcular la fuerza de una prensa hidráulica

La fórmula general para calcular la fuerza (F) en una prensa hidráulica es:

F = P × A

Donde:

▪ F = Fuerza en toneladas o kilonewtons (kN)

▪ P = Presión del sistema hidráulico (en bar o MPa)

▪ A = Área efectiva del pistón (en cm² o m²)

Conversión rápida:

▪ 1 MPa = 10 bar

▪ 1 tonelada-fuerza ≈ 9.81 kN

Paso a paso: cómo calcular la fuerza de una prensa hidráulica

1. Identifica la presión máxima del sistema

La mayoría de las prensas hidráulicas trabajan entre 160 y 250 bar, aunque algunos modelos industriales llegan a 300 bar o más. Esta presión está definida por el diseño del sistema hidráulico y las válvulas de control.

2. Calcula el área efectiva del pistón

Usa esta fórmula si conoces el diámetro del cilindro:

A = (π × D²) / 4

Donde D es el diámetro del pistón en cm.

Por ejemplo, si el pistón mide 30 cm de diámetro:

A = (3.1416 × 30²) / 4 = 706.85 cm²

3. Aplica la fórmula de fuerza

Si la presión del sistema es de 200 bar (equivale a 20 MPa):

F = 200 bar × 706.85 cm²
F = 141,370 kgf = 141.37 toneladas

Esa sería la fuerza máxima teórica que puede ejercer la prensa.

Factores adicionales a considerar

Además de saber cómo calcular la fuerza de una prensa hidráulica, es importante contemplar:

▪ Tipo de material a procesar (acero, aluminio, cobre, etc.)

▪ Espesor de la lámina o pieza

▪ Área de contacto de la herramienta o troquel

▪ Coeficiente de fricción entre la pieza y el troquel

▪ Tipo de operación (corte, doblado, embutido, repujado, etc.)

▪ Velocidad de trabajo deseada

Cada proceso tiene requerimientos distintos. Por ejemplo, para embutido profundo se requieren fuerzas más constantes y controladas, mientras que el corte requiere golpes más intensos y rápidos.

Errores comunes al calcular la fuerza de una prensa hidráulica

Evita estos errores al hacer tus cálculos:

▪ No considerar la sobrecarga de seguridad (se recomienda un 10 a 20 % extra).

▪ Suponer que toda la superficie del troquel trabaja al mismo tiempo.

▪ Usar la presión nominal en lugar de la presión efectiva real del sistema.

▪ Ignorar la pérdida de presión en mangueras o válvulas.

Recomendaciones finales

▪ Siempre consulta los datos del fabricante de la prensa y del sistema hidráulico.

▪ Haz pruebas con simulaciones cuando sea posible.

▪ Involucra a tu equipo de ingeniería o mantenimiento si vas a modificar condiciones de operación.

Soluciones en prensas hidráulicas industriales

Ahora que sabes cómo calcular la fuerza de una prensa hidráulica, estás un paso más cerca de optimizar tu línea de producción.

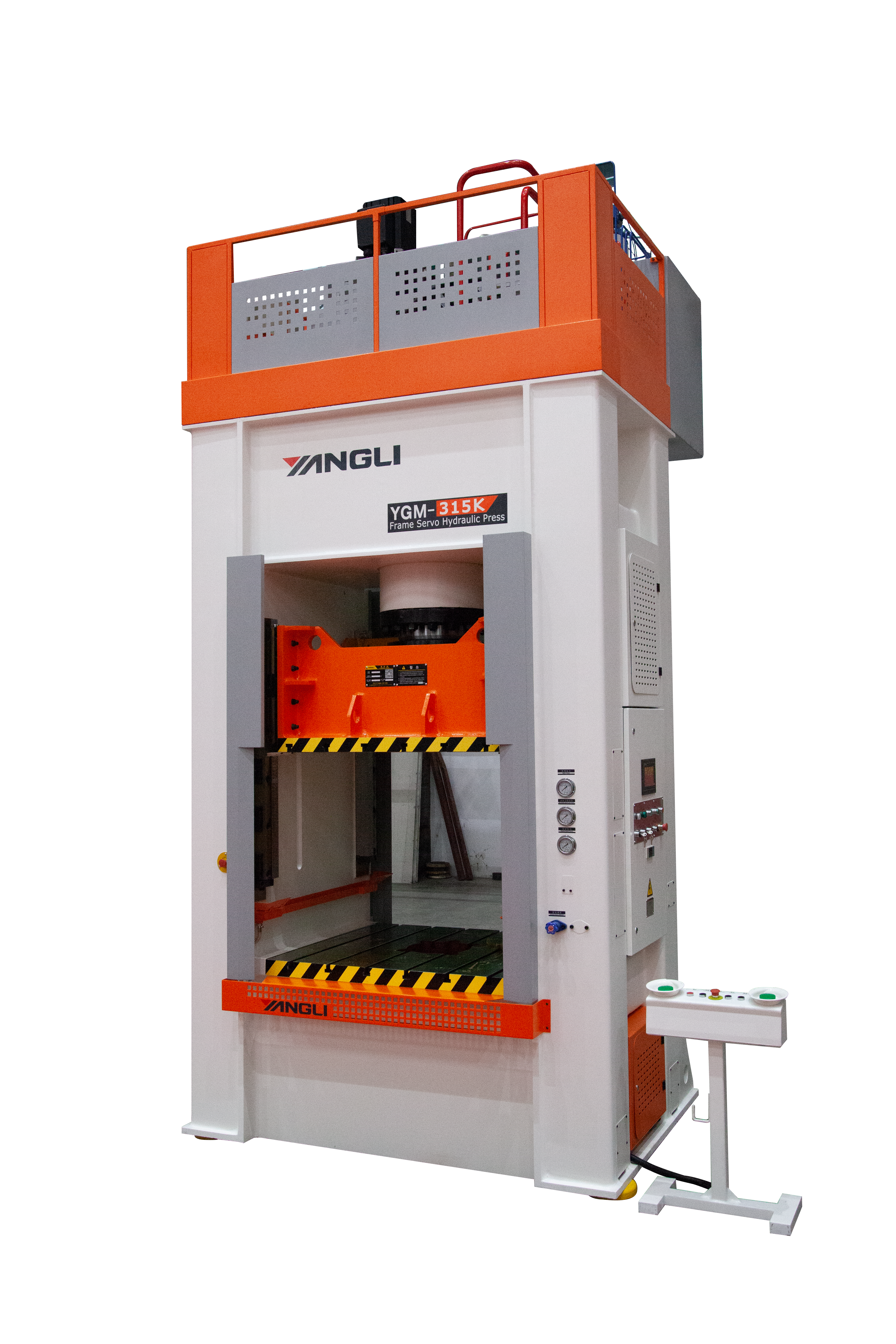

En YANGLI México ofrecemos prensas hidráulicas de doble efecto, marco en C y doble montante, así como líneas automáticas y soluciones para corte, punzonado y estampado metálico.

Conoce nuestro catálogo y descubre qué tipo de prensa se adapta mejor a tus necesidades de fabricación. Contáctanos.
